ΔΙΑΣΗΜΗ Co. εφαρμοσμένης μηχανικής χάλυβα Hangzhou, ΕΠΕ.
ΗΠΑ-ΕΥΡΩΠΗ η τυποποιημένη εφαρμοσμένη μηχανική και ο ποιοτικός έλεγχος χτίζουν την αξιοπιστία εμπορικών σημάτων μας! Μια δοκιμαστική διαταγή φέρνει τη σταθερή συνεργασία!
το www.steelfabricat.com
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντος: | ρόλος purlin γ ζ που διαμορφώνει τη μηχανή | Πάχος σπειρών: | 1.23.0mm |
|---|---|---|---|
| Ταχύτητα εργασίας: | 825m/min | Κύρια μηχανή: | 15KW |
| Μετάδοση: | Μετάδοση από τη διπλή γραμμή αλυσίδων 1.2Inch | Υδραυλική πίεση: | 10-20MPa |
| Διαμόρφωση του τύπου: | Διαμόρφωση κρύου κυλίσματος | ||
| Υψηλό φως: | σχιστολιθικών φύλλο που αποτελούν μηχάνημα,Διπλό στρώμα ρολό αποτελούν μηχανή |
||
Σύνθεση της μηχανής:
Ρόλος που διαμορφώνει την κύρια μηχανή .............................. 1 μονάδα
Χειρωνακτικό Uncoiler ............................................. 1 μονάδα
Επιτροπή ελέγχου .................................................. 1 μονάδα
Υδραυλικός σταθμός ..........................................… 1 μονάδα
Το εγχειρίδιο παρουσιάζει έξω ........................... ................... 2 μονάδα
Υλικό πλάτος | 1000mm |
Πλάτος Effctive | 840mm/900mm |
Thicknes | 0.30.6mm |
Μέγεθος | 6000mm*1400mm*1300mm |
Κύριο πλαίσιο | 300H χάλυβας |
Αλυσίδα | 0.6 ίντσες |
Βάρος | περίπου 3.5 τόνοι |
Διάμετρος του άξονα | Φ70,45#steel |
Υλικό του κυλίνδρου | 45#steel |
Αριθμός κυλίνδρων | 840: 11 κύλινδροι στάσεων |
900: 9 κύλινδροι στάσεων | |
Δύναμη κύριων μηχανών | 3.0kw |
Υδραυλικός σταθμός | 3.0kw |
Σύστημα ελέγχου | Ελεγκτής υπολογιστών PLC |
Ταχύτητα | 612m/min |
Τεχνολογική διαδικασία:
De-κουλούριασμα - σίτιση -- Punching - κοπή - διαμόρφωση ρόλων - Έξω πίνακας
Λεπτομέρειες προδιαγραφών:
1. Προδιαγραφές Purlin:
Για το purlin Γ: πλάτος: ύψος 80350mm: 4080mm, μικρό πλευρό: 1425mm
Για το purlin Ζ: πλάτος: ύψος 80350mm: 4080mm, μικρό πλευρό: 1425mm
2. Πάχος σπειρών: 1.23.5mm Q195~235, σπείρες ψευδάργυρου & καυτός - κυλημένες σπείρες
3. Ταχύτητα εργασίας: 1025m/min (μην περιέχοντας punching και τον τέμνοντα χρόνο)
4. Διαμόρφωση του κυλίνδρου: 17steps
5. Ισοπέδωση του κυλίνδρου: 5steps (επάνω 2 και κάτω 3)
6. Αποκατάσταση: ένα βήμα
7. Σίτιση & καθοδήγηση: 2 σύνολα, 4 κύλινδροι
8. Υλικό του κυλίνδρου: GCr15, που αποσβήνονται
9. Υλικό του κύριου άξονα: χάλυβας 45 ﹟
10. Κύρια μηχανή: 15KW
11. Σίτιση, ισοπεδώνοντας δύναμη μηχανών: 7.5 KW
12. Υδραυλική πίεση: 15-20MPa
13. Υδραυλική δύναμη: 7.5 KW
14. Σερβο μηχανή δύο και κωδικοποιητής τέσσερα
15. Μετάδοση: Μετάδοση κοντά από τη διπλή γραμμή αλυσίδων 1.2Inch
16. Κύρια διάσταση: 11000 X 1400 X 1400mm (Λ Χ W Χ Χ)
17. Συνολικό βάρος: 14000kg
Χαρακτήρας της κύριας δομής:
Η δομή είναι απλή και η εμφάνιση της μηχανής είναι όμορφη επειδή υιοθετούμε τη δομή και τη διαδικασία μορφή-χάλυβα συνολικά μετά από τη συγκόλληση. Έχει την τη δυνατότητα της ισχυρής φόρτωσης και της σταθερής λειτουργίας κατά τρέξιμο της μηχανής. Όλα τα συστατικά της μηχανής είναι από την σήμα-διάσημη επιχείρηση έτσι ώστε εξασφαλίζουν την κανονική λειτουργία μηχανών πολύ αποτελεσματικά. Υιοθετούμε την αυτόματη μήκος-σταθερή διαμόρφωση και την κοπή για να εγγυηθούμε του μήκους για να είμαστε ακριβείς και του ολοκληρωμένου προϊόντος σαφούς χωρίς παραμόρφωση. Είναι πολύ εύκολο να εγκατασταθεί ο εξοπλισμός και κατάλληλος για στο εργοστάσιο. Η μηχανή έχει τα χαρακτηριστικά γνωρίσματα της χαμηλού θορύβου και υψηλής αποδοτικότητας.
Punching και κοπή:
1. Punching φόρμα: Cr12 HRC 58-62
2. Μηχανή με 3 punching σύνολα συστημάτων
3. Punching με την υδραυλική κίνηση
4. Punching στο γεωγραφικό μήκος σοφό που ελέγχει από το PLC, punching οριζόντιο σε σοφό που ρυθμίζεται από τη χειρωνακτική ρόδα χεριών
5. Λεπτομέρειες διατρήσεων όπως φαίνεται στο σχέδιο.
6. Υδραυλική κοπή πρίν διαμορφώνει: Κόψτε το φύλλο πριν από το ρόλο διαμορφώνοντας στο απαραίτητο μήκος
7. Τέμνουσα κίνηση: Η κύρια στάση μηχανών όχι και συνεχίζει punching και την κοπή.
8. Υλικό της λεπίδας: CR12with θερμική επεξεργασία
9. Μήκος που μετρά: Αυτόματη μέτρηση μήκους
10. Ανοχή του μήκους: 3m+/- 1.5mm

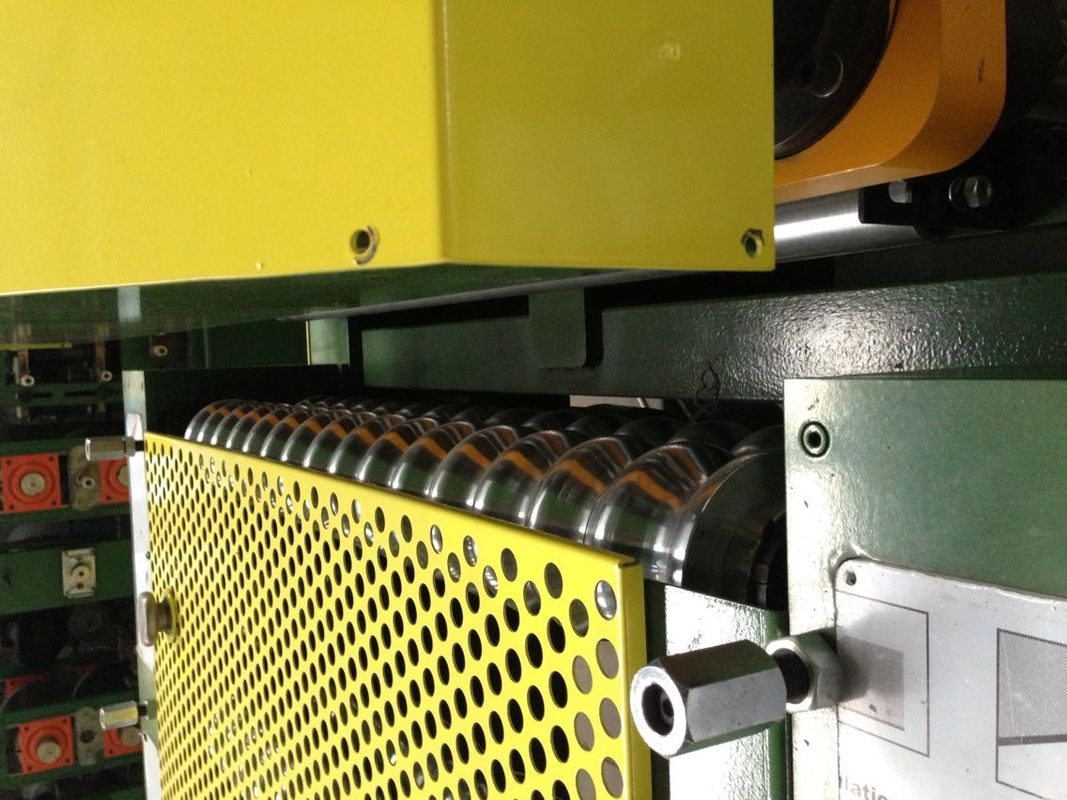

Εικόνες μηχανών:
